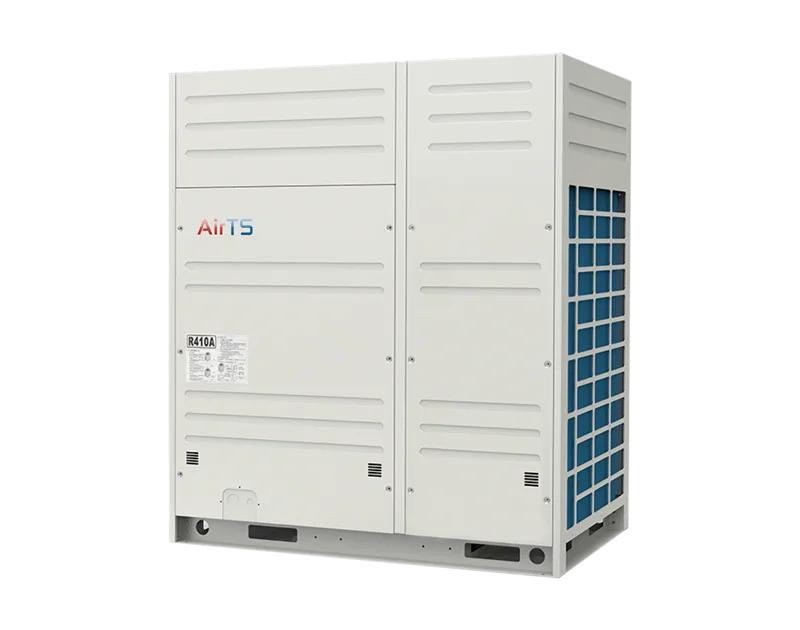

Hệ thống điều hòa AirTS-AX series

Nguyên lý hoạt động Thông số Ứng dụng Liên hệ

Nguyên lý hoạt động của hệ thống điều hòa không khí VRF dàn nóng dạng mô-đun

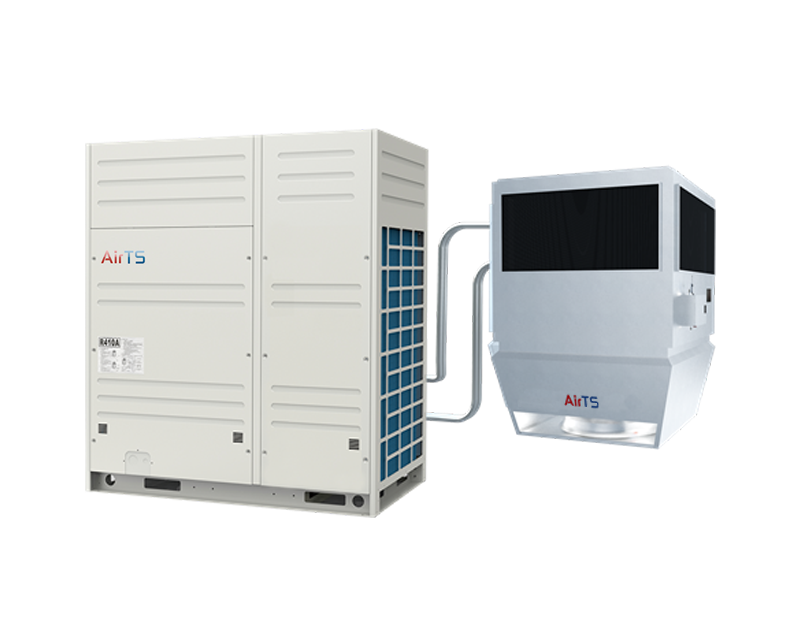

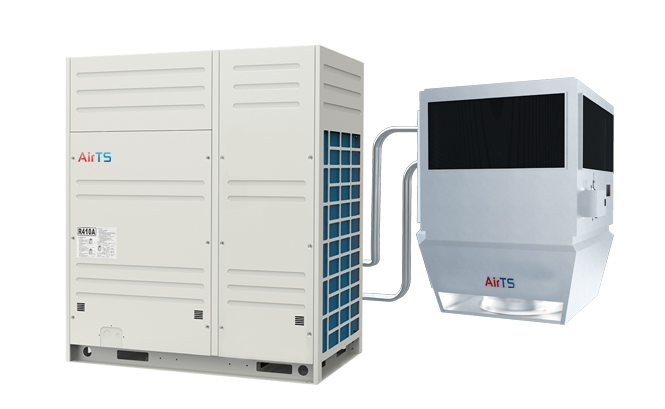

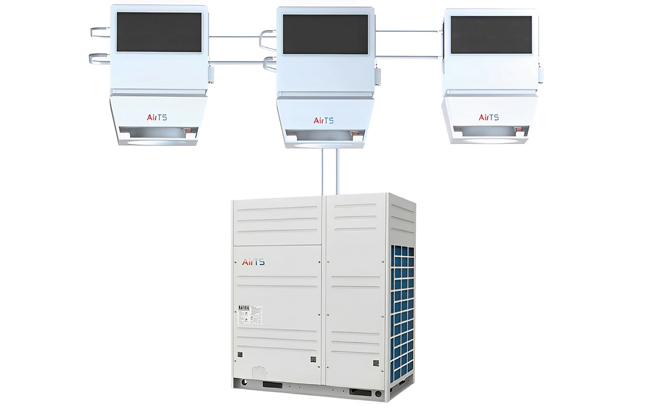

Máy điều hòa không khí VRF, còn được gọi là hệ thống “một dàn nóng – nhiều dàn lạnh”, là một loại hệ thống trong đó một dàn nóng ngoài trời được kết nối với nhiều dàn lạnh trong nhà. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển đồng bộ. Hệ thống bao gồm một dàn nóng được nối với các dàn lạnh thông qua hệ thống đường ống, trong đó tích hợp các bộ phận như dàn trao đổi nhiệt ngoài trời, máy nén và các linh kiện khác. Các dàn lạnh trong nhà được cấu tạo từ quạt và các bộ phận làm lạnh trực tiếp. Thông qua các đường ống, dàn nóng sẽ cung cấp môi chất lạnh cho nhiều dàn lạnh cùng lúc. Hệ thống điều khiển quá trình tuần hoàn của môi chất lạnh trong máy nén và điều chỉnh lưu lượng đến các dàn trao đổi nhiệt trong nhà nhằm đáp ứng nhu cầu làm mát và sưởi ấm của từng không gian.
Nguyên lý hoạt động của hệ thống khá đơn giản: cảm biến nhiệt độ trong nhà điều khiển van trên ống làm lạnh của dàn lạnh. Bằng cách điều chỉnh áp suất, hệ thống có thể kiểm soát tốc độ máy nén của dàn nóng hoặc thay đổi chế độ vận hành để điều chỉnh công suất làm lạnh phù hợp với tải nhiệt thực tế.

Là nhà cung cấp máy điều hòa không khí VRF chuyên nghiệp, AIRTS mang đến các giải pháp điều hòa khí hậu đáng tin cậy và hiệu suất cao cho các công trình thương mại và dân dụng hiện đại.

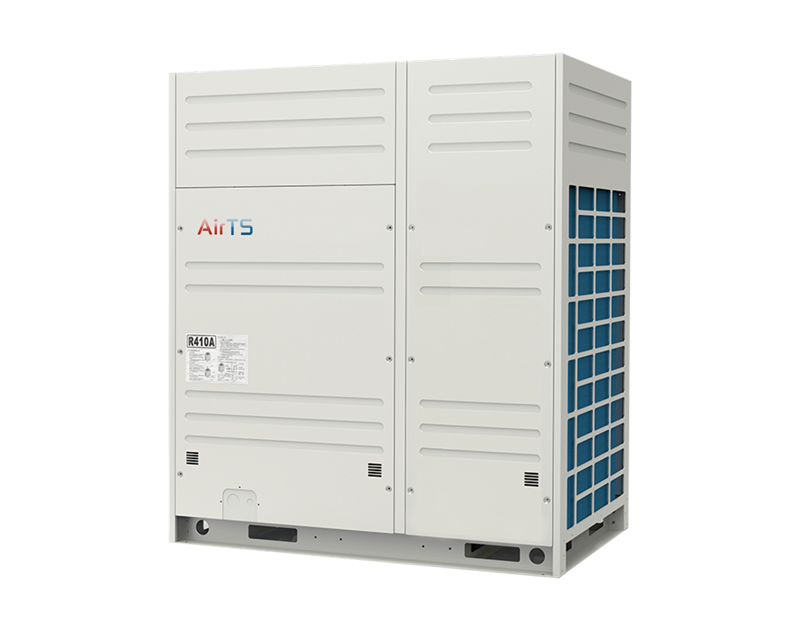

Dòng sản phẩm dàn nóng biến tần dạng mô-đun AX Series được thiết kế để đáp ứng yêu cầu của các môi trường có tải thay đổi quy mô lớn, đồng thời tối ưu hóa về không gian lắp đặt, chi phí đầu tư và hiệu quả năng lượng.

Hệ thống đa dàn lạnh có một số đặc điểm nổi bật như sau:

Tiết kiệm năng lượng đáng kể: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để vận hành hiệu quả hơn, giảm tiêu thụ điện năng trong điều kiện tải nhẹ và góp phần giảm tổng chi phí vận hành.

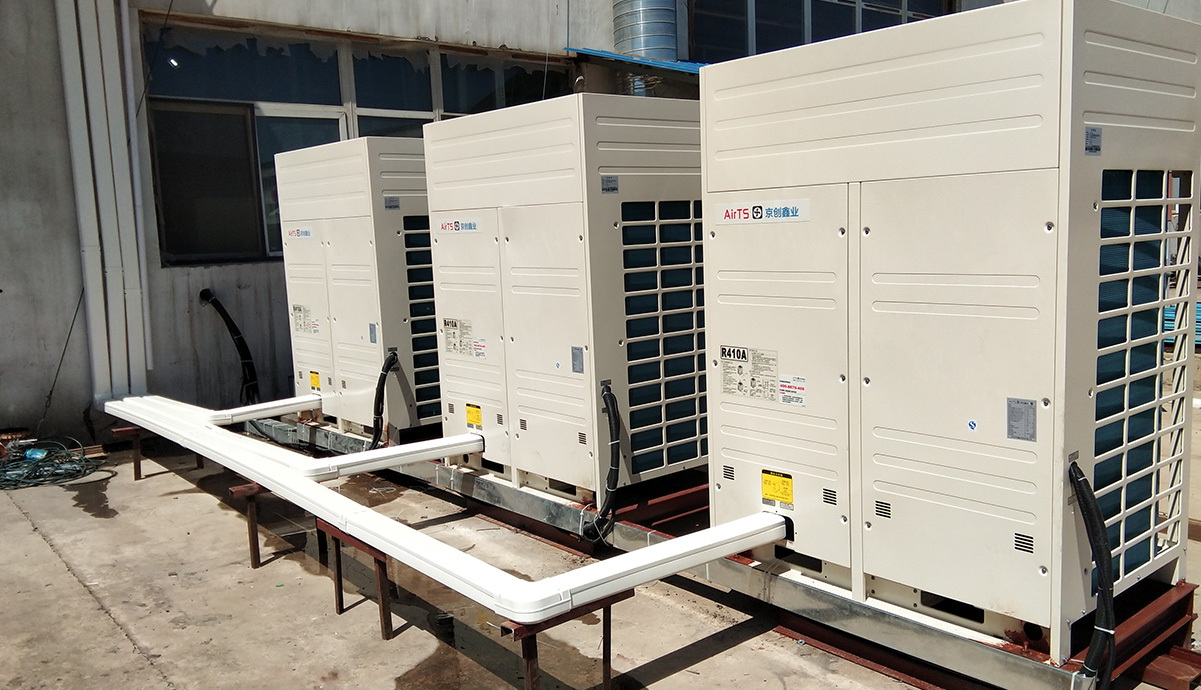

Thiết kế tiết kiệm không gian: Các dàn nóng thường được lắp đặt trên mái, không chiếm thêm diện tích sử dụng. Nhờ chỉ sử dụng ống môi chất lạnh và ống nước, hệ thống giúp tiết kiệm chiều cao công trình và giảm chi phí xây dựng so với các hệ thống sử dụng nước.
Lắp đặt dễ dàng và vận hành ổn định: So với các hệ thống nước trung tâm, hệ thống đa dàn lạnh có cấu trúc đơn giản hơn, rất phù hợp cho nhà ở. Với số lượng linh kiện ít hơn, hệ thống hoạt động an toàn và đáng tin cậy hơn.
Đáp ứng nhu cầu đa dạng của từng phòng: Hệ thống có thể được bố trí linh hoạt để phù hợp với các yêu cầu khác nhau của từng không gian. Trong một số cấu hình, một số dàn lạnh có thể làm mát trong khi các dàn khác hoạt động ở chế độ sưởi cùng lúc. Vào mùa đông, hệ thống có thể làm mát cho khu vực này và sưởi ấm cho khu vực khác, giúp tiết kiệm năng lượng và đáp ứng hiệu quả nhu cầu điều hòa không khí đa dạng.

Ứng dụng của hệ thống điều hòa không khí VRF dàn nóng dạng mô-đun

Tòa nhà văn phòng

Khách sạn và khu nghỉ dưỡng

Trung tâm thương mại

Bệnh viện và cơ sở y tế

Khu căn hộ cao cấp

Chức năng của hệ thống điều hòa không khí VRF dàn nóng dạng mô-đun

Giám sát và cảnh báo chống té ngã
Hỗ trợ điều khiển liên kết toàn bộ hệ thống sản phẩm AirTS

Thu thập và phân tích dữ liệu hoạt động
Lưới lọc tự làm sạch

Điều khiển thông minh không dây
Dàn nóng biến tần dạng mô-đun

Tiết kiệm năng lượng, giảm chi phí đầu tư
Sử dụng R410A làm môi chất lạnh

Giám sát và cảnh báo chống té ngã
Hỗ trợ điều khiển liên kết toàn bộ hệ thống sản phẩm AirTS

Thu thập và phân tích dữ liệu hoạt động
Lưới lọc tự làm sạch

Điều khiển thông minh không dây
Dàn nóng biến tần dạng mô-đun

Tiết kiệm năng lượng, giảm chi phí đầu tư
Sử dụng R410A làm môi chất lạnh

Thông số

Tần số của Mô-đun Dàn Nóng			AirTS- 250AX	AirTS- 280AX	AirTS- 335AX	AirTS- 400AX	AirTS- 450AX	AirTS- 500AX	AirTS- 560AX	AirTS- 615AX	AirTS- 670AX	AirTS- 730AX	AirTS- 785AX	AirTS- 850AX	AirTS- 900AX
Công suất		HP	8	10	12	14	16	18	20	22	24	26	28	30	32
Nguồn điện cấp			Three-phase and five-wire system 380V3N 5%~50HZ
*1 Công suất làm lạnh định mức		kW	25.2	28.5	33.5	40	45	50.4	56	61.5	68.5	73.5	78.5	85	90
*2 Công suất sưởi ấm định mức		kW	27	31.5	37.5	45	50	56	63	69	75	81.5	87.5	95	100
Công suất tiêu thụ định mức	Làm lạnh	kW	5.45	6.75	8.4	10.25	12.1	13.5	16	17.87	18.6	19.27	20.95	22.85	24.65
Công suất tiêu thụ định mức	Sưởi ấm	kW	5.41	6.6	8.3	10.28	12.15	13.6	15.6	17.3	17.6	19.01	20.55	23.05	24.15
Kích thước máy	L×W×H	mm	930×860×1690			1240×860×1690			1500×860×1690			1900×860×1690
APF			5.3	5	4.9	4.9	4.8	4.7	4.75	4.7	4.5	4.6	4.6	4.55	4.5
Lưu lượng gió tuần hoàn tiêu chuẩn		m3/h	12000			13980			25800			27000
*3 Độ ồn vận hành		dB	56	56	57	59	60	61	62	62	62	62	63	64	64
Kích thước ống tại công trình	Ống chất lỏng	mm	φ9.52	φ9.52	φ12.70	φ12.70			φ15.88			φ19.05
Kích thước ống tại công trình	Ống khí	mm	φ22.23	φ22.23	φ25.40	φ28.58			φ28.58			φ31.75
Khối lượng tịnh		kg	220	225	230	285	290	298	345	370	375	450	455	460	465
Môi chất lạnh	Tên		R410A
Môi chất lạnh	Lượng nạp sẵn	kg	8	8	8	10	10	10	14	14	14	16	20	20	21
Phạm vi hoạt động	Làm lạnh	°C DB	-5~56°C						-5~56°C
Phạm vi hoạt động	Sưởi ấm	°C WB	-5~26°C						-5~26°C
*4 Dòng điện cầu chì tối đa	MFA	A	20	25	32	40	40	50	63	63	63	80	80	80	80
*4 Dòng điện dây dẫn tối thiểu	MCA	A	17.6	21.7	28.4	35.2	40.2	48.1	51	54	55	66	68	70.1	72
Lưu ý: Các mô-đun có thể được ghép nối, tổng công suất làm lạnh tối đa khi ghép là 64HP.
Công suất làm lạnh danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 27.0℃ DB / 19.0℃ WB, nhiệt độ ngoài trời: 35.0℃ DB, chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m.Công suất sưởi ấm danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 20.0℃ DB, nhiệt độ ngoài trời: 7.0℃ DB / 6.0℃ WB, chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m.Mức độ ồn được kiểm tra trước khi xuất xưởng. Trong quá trình sử dụng thực tế, độ ồn đo được có thể khác so với giá trị trong bảng thông số. Ở chế độ yên tĩnh ban đêm, độ ồn có thể giảm từ 5–8 dB.Lựa chọn cầu chì hoặc aptomat theo MFA, và chọn tiết diện dây điện phù hợp.AIRTS cam kết cung cấp các giải pháp HVAC bền vững và tùy chỉnh theo yêu cầu. Với nhiều năm kinh nghiệm trong sản xuất và xuất khẩu toàn cầu, chúng tôi hỗ trợ dịch vụ OEM/ODM và cung cấp đầy đủ hướng dẫn kỹ thuật cho các đối tác. Liên hệ ngay hôm nay để nhận báo giá cá nhân hóa hoặc đặt lịch tư vấn cho dự án HVAC của bạn!

FAQs

Câu 1: Dải công suất của dàn nóng dòng AIRTS AX là bao nhiêu?

Dòng AIRTS AX cung cấp công suất dạng mô-đun từ 8HP đến 26HP cho mỗi dàn, và hỗ trợ tổ hợp lên đến 104HP để đáp ứng nhu cầu làm mát quy mô lớn cho thương mại.

Câu 2: Dòng AX có phù hợp với các tòa nhà cao tầng hoặc phân vùng nhiều khu vực không?

Có. Dòng AX được thiết kế linh hoạt cho môi trường đa vùng, rất phù hợp với các tòa nhà cao tầng, văn phòng, trung tâm thương mại và khách sạn.

Câu 3: Dòng AX sử dụng công nghệ máy nén nào?

Dòng AX sử dụng công nghệ máy nén biến tần DC tiên tiến, giúp tăng hiệu suất năng lượng, vận hành ổn định và giảm tiêu thụ điện năng.

Câu 4: Dòng AX có thể tích hợp với hệ thống điều khiển trung tâm không?

Hoàn toàn có thể. Dòng AX hỗ trợ kết nối với hệ thống quản lý tòa nhà (BMS) và bộ điều khiển trung tâm, giúp vận hành, giám sát và lập lịch hoạt động dễ dàng.

Câu 5: Làm thế nào dòng AIRTS AX đảm bảo hiệu quả năng lượng?

Thông qua máy nén biến tần, phân phối môi chất lạnh tối ưu và tự điều chỉnh tải thông minh, dòng AX giúp giảm thiểu hao phí năng lượng mà vẫn đảm bảo sự thoải mái tối ưu.

Câu 6: Việc lắp đặt dàn nóng có linh hoạt không?

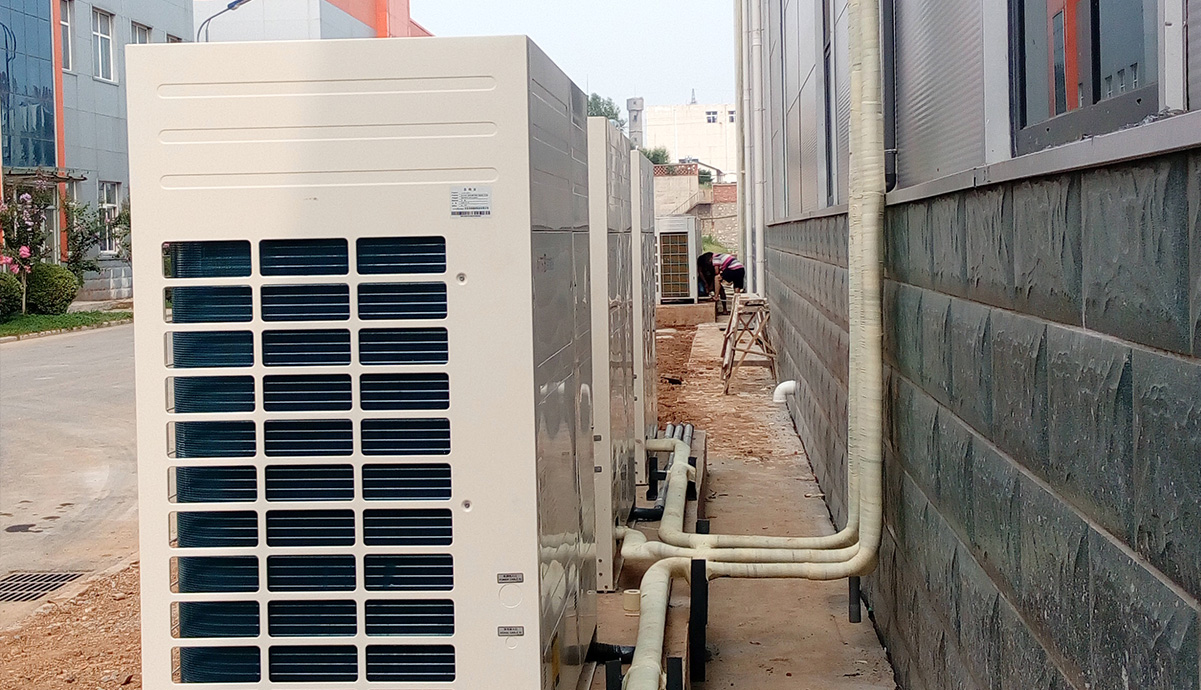

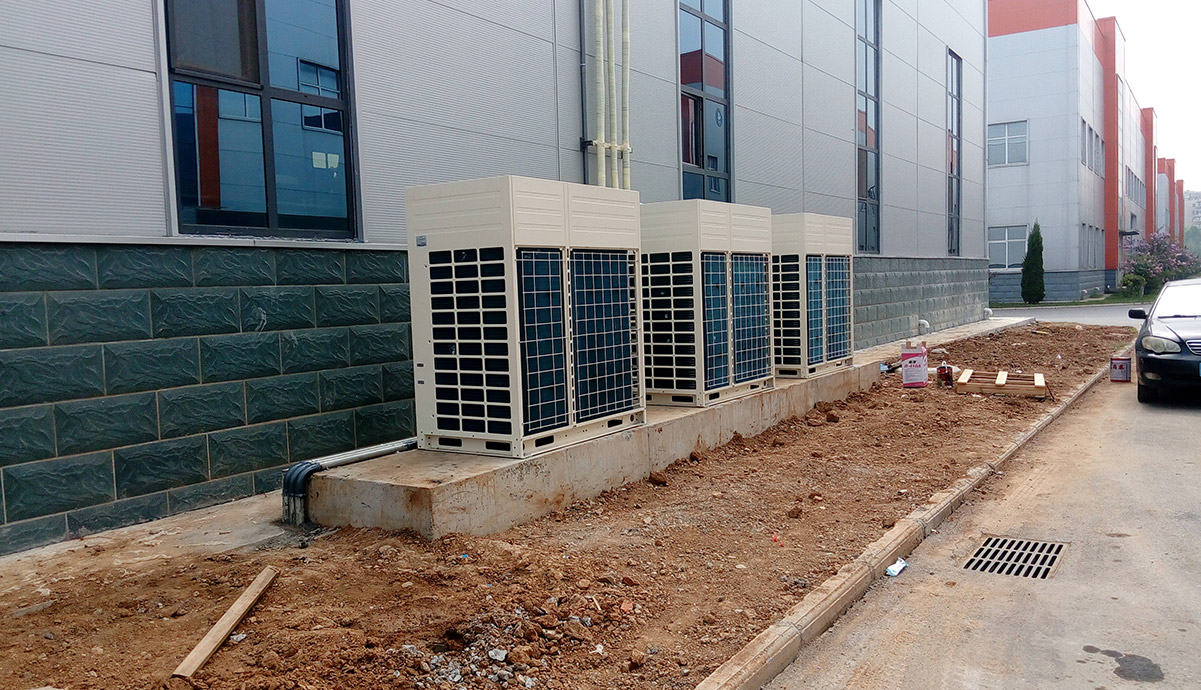

Thiết kế xả gió theo chiều dọc và cấu trúc nhỏ gọn cho phép lắp đặt trên mái hoặc dưới đất ở những không gian hẹp, giúp kỹ sư và đơn vị thi công dễ bố trí.

Câu 7: Hệ thống có hoạt động êm không?

Có. Dàn nóng dòng AX được trang bị cánh quạt giảm tiếng ồn và bộ phận giảm rung, đảm bảo vận hành yên tĩnh – phù hợp với những nơi cần độ ồn thấp như khách sạn, trường học.

Câu 8: Làm sao để nhận hỗ trợ kỹ thuật hoặc thông số chi tiết?

Bạn có thể liên hệ trực tiếp với bộ phận kinh doanh và kỹ thuật của chúng tôi qua trang “Liên hệ”. Chúng tôi cung cấp bảng thông số kỹ thuật, hướng dẫn lắp đặt và tư vấn trực tiếp theo yêu cầu dự án.
