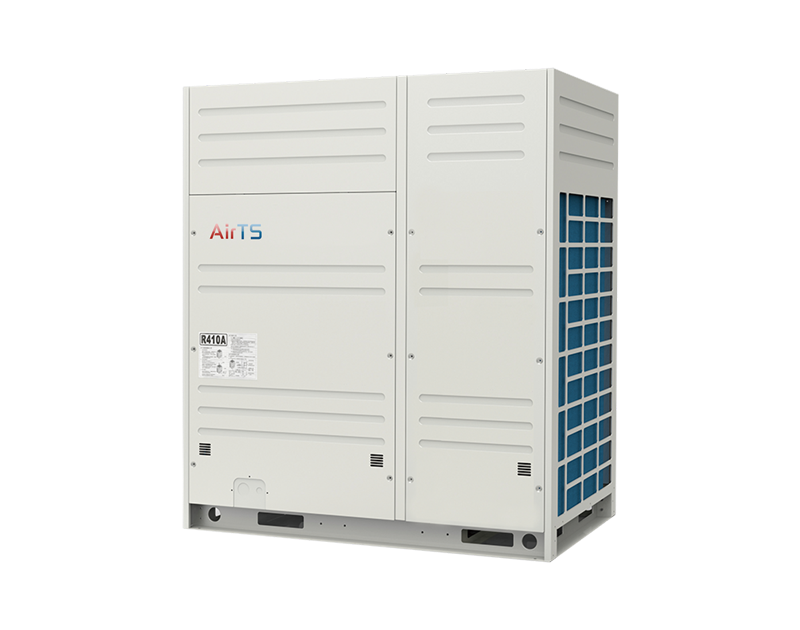

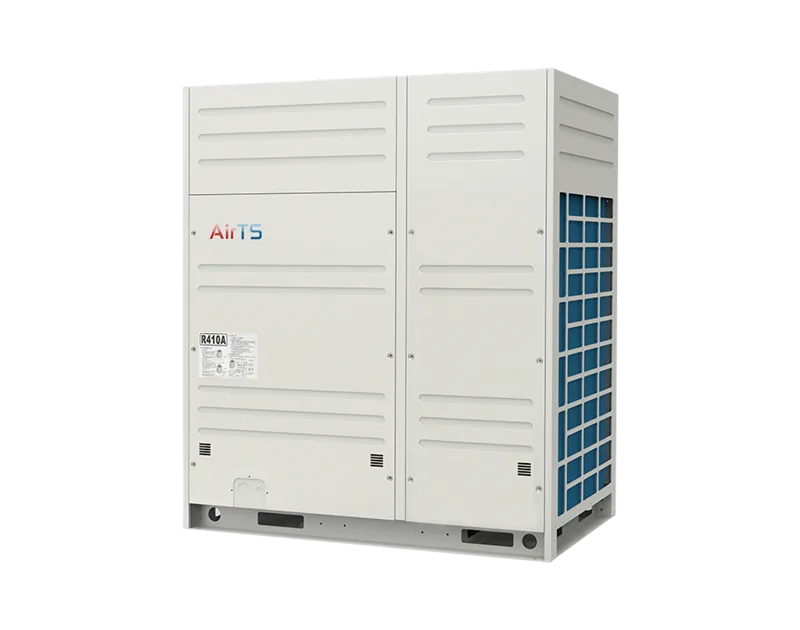

Hệ thống điều hòa AirTS-AI series

Nguyên lý hoạt động Thông số Ứng dụng Liên hệ

Nguyên lý hoạt động

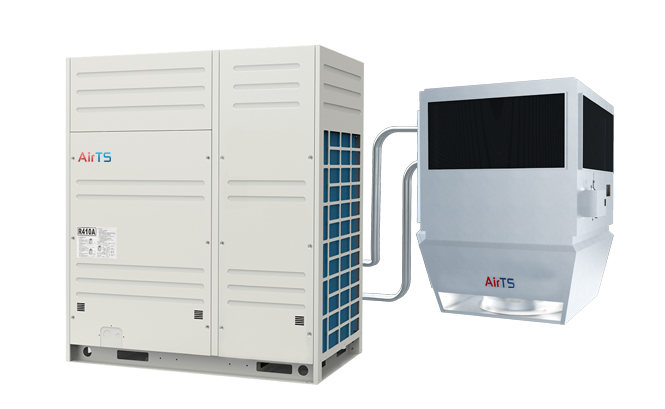

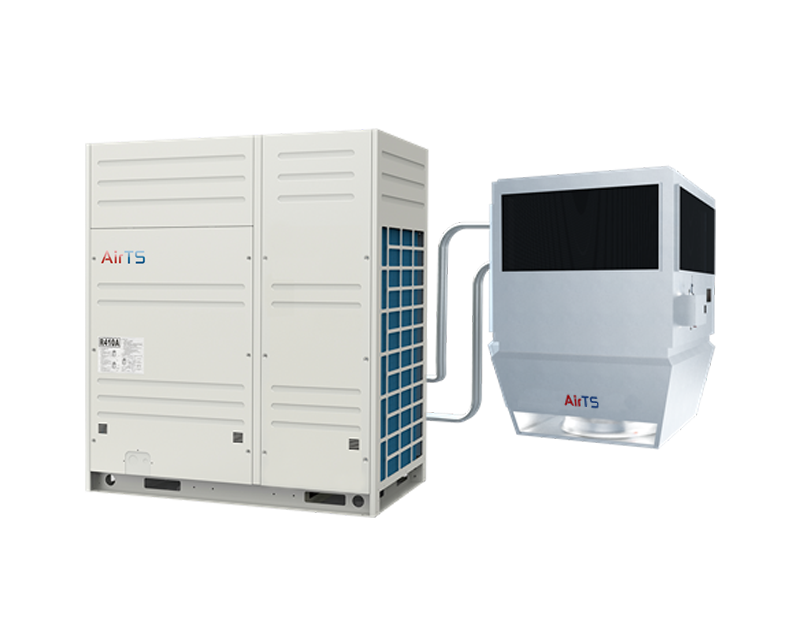

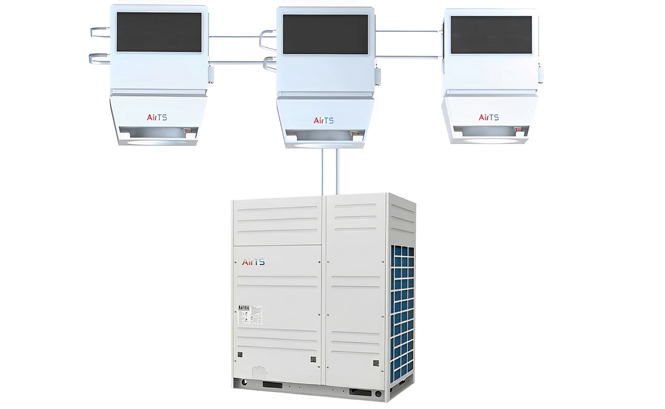

Hệ thống điều hòa không khí VRF, còn được gọi là hệ thống "một dàn nóng - nhiều dàn lạnh", là một loại hệ thống trong đó một dàn nóng được kết nối với nhiều dàn lạnh. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển đồng thời. Hệ thống này bao gồm một dàn nóng được nối với các dàn lạnh thông qua đường ống, với các bộ phận như bộ trao đổi nhiệt ngoài trời, máy nén và các linh kiện khác. Các dàn lạnh bao gồm quạt và các bộ phận làm lạnh trực tiếp. Thông qua hệ thống ống dẫn, dàn nóng có thể cung cấp chất làm lạnh cho nhiều dàn lạnh. Hệ thống điều khiển quá trình tuần hoàn chất làm lạnh của máy nén và điều chỉnh lưu lượng vào các bộ trao đổi nhiệt trong nhà để đáp ứng nhu cầu làm lạnh và sưởi ấm trong nhà.
Nguyên lý hoạt động của hệ thống khá đơn giản: cảm biến nhiệt độ trong nhà điều khiển van trên ống dẫn môi chất lạnh của dàn lạnh. Bằng cách điều chỉnh áp suất, hệ thống có thể kiểm soát tốc độ máy nén của dàn nóng hoặc thay đổi chế độ vận hành để điều chỉnh công suất làm lạnh phù hợp với tải nhiệt.

Hệ thống đa dàn lạnh có một số đặc điểm nổi bật như sau:

Tiết kiệm năng lượng đáng kể: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để vận hành hiệu quả hơn, giảm tiêu thụ điện năng khi tải nhẹ và giúp giảm chi phí vận hành tổng thể.

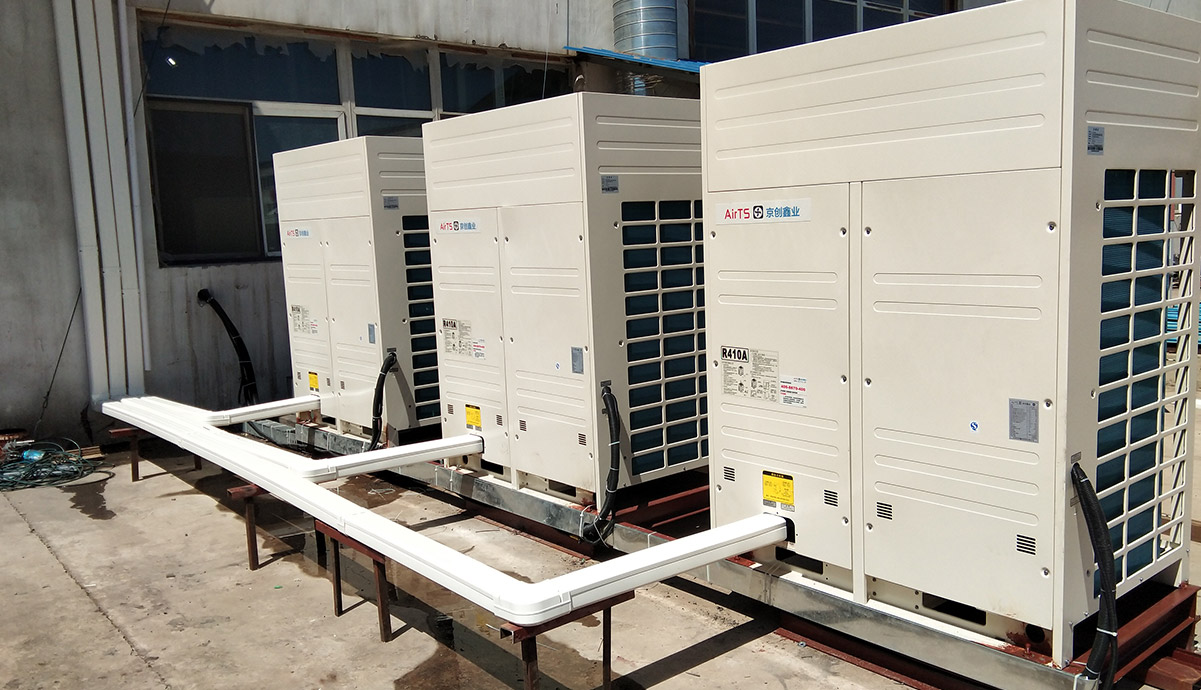

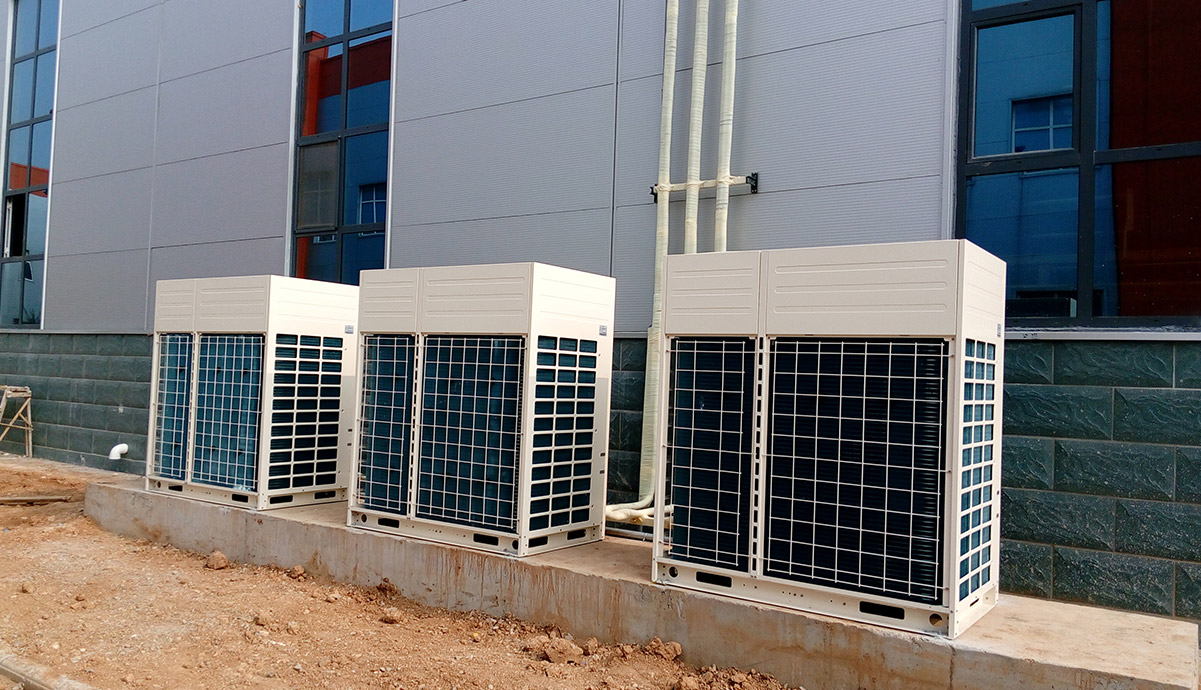

Thiết kế tiết kiệm không gian: Các dàn nóng thường được lắp đặt trên mái, không chiếm thêm diện tích sử dụng. Chỉ cần sử dụng đường ống dẫn môi chất lạnh và nước, hệ thống giúp tiết kiệm chiều cao công trình và chi phí so với các hệ thống sử dụng nước.
Lắp đặt dễ dàng và vận hành đáng tin cậy: So với các hệ thống nước trung tâm, hệ thống điều hòa nhiều dàn lạnh có cấu hình đơn giản, phù hợp cho nhà ở. Nhờ có ít linh kiện hơn, hệ thống vận hành ổn định và an toàn.
Đáp ứng nhu cầu khác nhau của từng phòng: Hệ thống có thể được bố trí linh hoạt để đáp ứng các yêu cầu đa dạng của từng không gian. Trong một số cấu hình, khi một số dàn lạnh làm lạnh thì các dàn khác có thể sưởi cùng lúc. Vào mùa đông, hệ thống có thể làm mát một khu vực và sưởi ấm khu vực khác, giúp giảm tiêu thụ năng lượng và đáp ứng linh hoạt nhu cầu điều hòa không khí.

Chức năng

Cảnh báo và giám sát phòng ngừa té ngã
Hỗ trợ điều khiển liên kết toàn bộ sản phẩm AirTS

Thu thập và phân tích dữ liệu vận hành
Lưới lọc tự làm sạch

Điều khiển thông minh không dây
Tiết kiệm năng lượng, giảm chi phí đầu tư

Sử dụng môi chất lạnh R410A
Mô-đun dàn nóng

Cảnh báo và giám sát phòng ngừa té ngã
Hỗ trợ điều khiển liên kết toàn bộ sản phẩm AirTS

Thu thập và phân tích dữ liệu vận hành
Lưới lọc tự làm sạch

Điều khiển thông minh không dây
Tiết kiệm năng lượng, giảm chi phí đầu tư

Sử dụng môi chất lạnh R410A
Mô-đun dàn nóng

Thông số

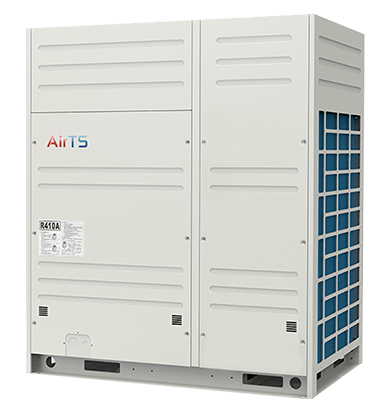

Bộ tần số độc lập dàn nóng
Model			AirTS-670AI	AirTS-730AI	AirTS-780AI	AirTS-850AI	AirTS-900AI
Công suất		HP	24	26	28	30	32
Nguồn điện cấp			Three-phase and five-wire system 380V3N 5%~50HZ
*1 Công suất làm lạnh định mức		kW	68.5	73.5	78.5	85	90
*2 Công suất sưởi định mức		kW	75	81.5	87.5	95	100
Công suất tiêu thụ định mức	Làm lạnh	kW	18.6	19.27	20.95	22.85	24.65
Công suất tiêu thụ định mức	Sưởi	kW	17.6	19.01	20.55	23.05	24.15
APF			4.5	4.6	4.6	4.55	4.5
IPLV			8.8	8.7	8.6	8.55	8.5
Lưu lượng gió tuần hoàn tiêu chuẩn		m³/h	25800	27000
Kích thước máy	L×W×H	mm	1500×860×1690	1900×860×1690
*3 Độ ồn khi vận hành		dB(A)	62	62	63	64	65
Kích thước ống lắp đặt tại chỗ	Ống dẫn lỏng	mm	φ15.88	φ19.05
Kích thước ống lắp đặt tại chỗ	Ống dẫn khí	mm	φ28.58	φ31.75
Khối lượng		kg	380	450	455	460	465
Môi chất lạnh	Tên		R410A
Môi chất lạnh	Lượng môi chất lạnh nạp sẵn	kg	14	16	20	20	20
Dải hoạt động	Làm lạnh	℃ DB	-5～56℃
Dải hoạt động	Sưởi	℃ DB	-20～26℃
*4 Dòng điện cầu chì tối đa	MFA	A	63	80	80	80	80
*4 Dòng điện tối thiểu	MCA	A	53.5	66	68	70.1	74
Công suất làm lạnh danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 27.0℃ DB / 19.0℃ WB, nhiệt độ ngoài trời: 35.0℃ DB, chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m; Công suất sưởi danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 20.0℃ DB, nhiệt độ ngoài trời: 7.0℃ DB / 6.0℃ WB, chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m; Mức độ ồn được kiểm tra trước khi xuất xưởng. Trong quá trình sử dụng thực tế, mức độ ồn đo được có thể khác với giá trị được ghi trong bảng; ở chế độ yên tĩnh ban đêm, độ ồn giảm từ 5–8dB. Lựa chọn cầu chì hoặc aptomat dựa theo MFA, và chọn tiết diện dây điện phù hợp.
