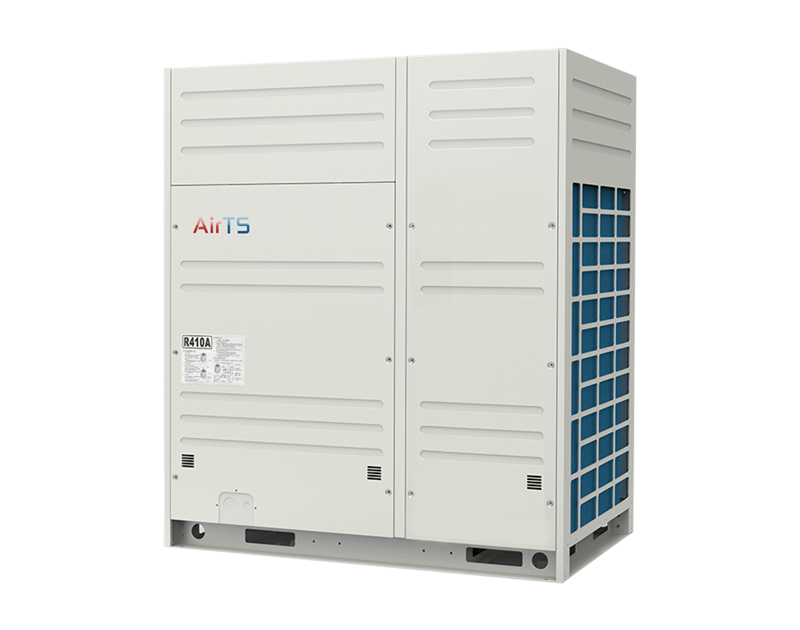

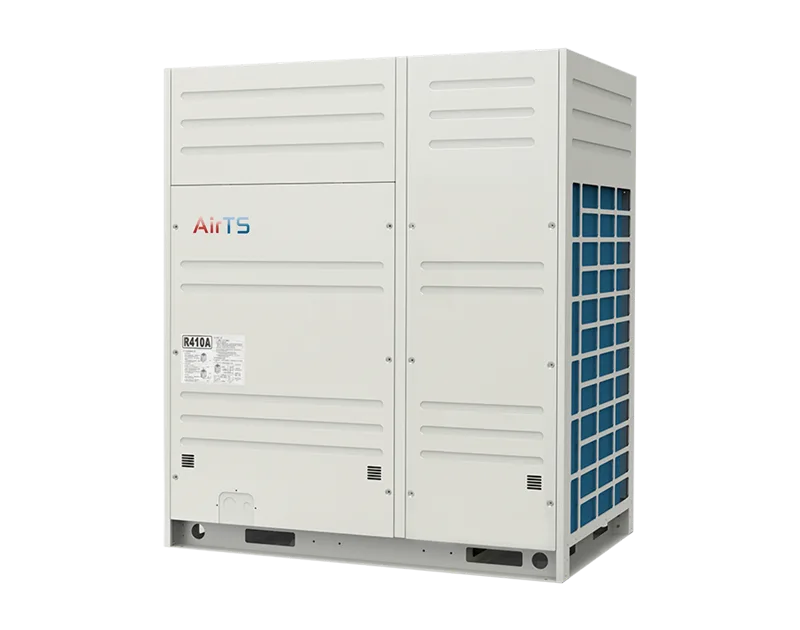

Hệ thống điều hòa AirTS-AE series

Nguyên lý hoạt động Thông số Ứng dụng Liên hệ

Nguyên lý hoạt động

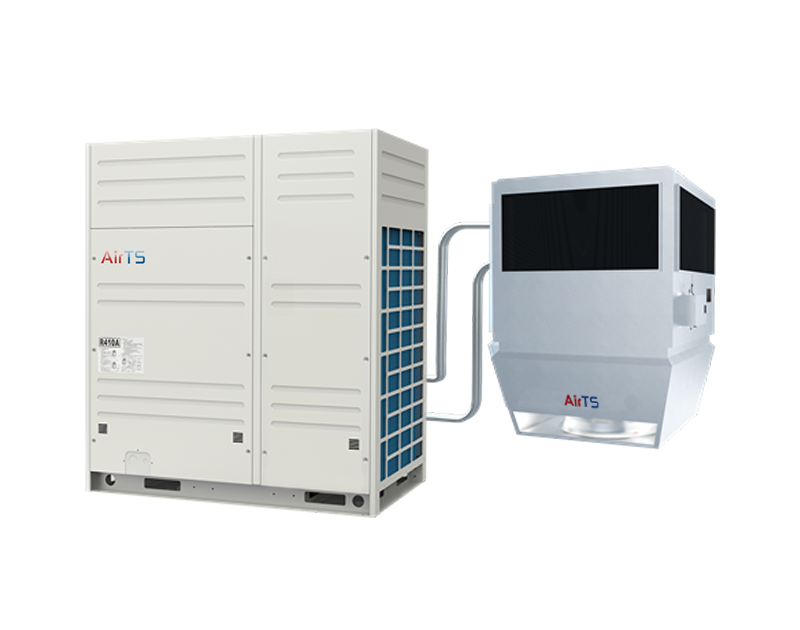

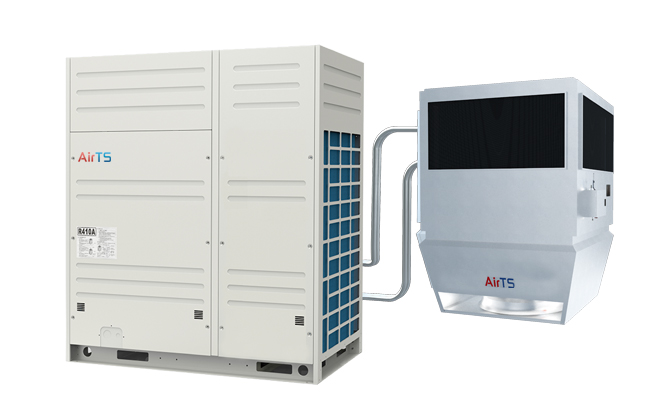

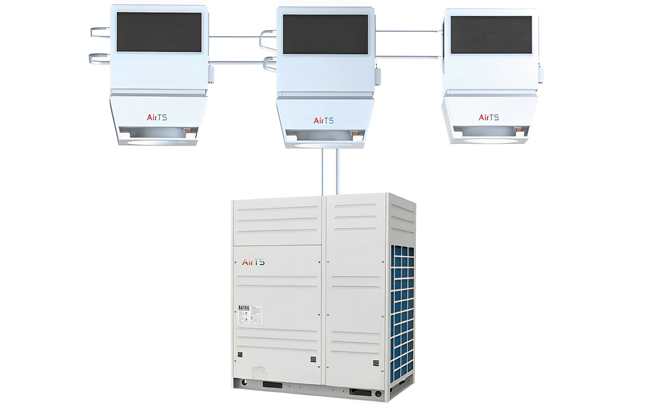

Máy điều hòa không khí VRF, còn được gọi là hệ thống "một dàn nóng – nhiều dàn lạnh", là một loại hệ thống trong đó một dàn nóng bên ngoài được kết nối với nhiều dàn lạnh bên trong. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển đồng bộ. Hệ thống bao gồm một dàn nóng kết nối với các dàn lạnh thông qua hệ thống ống dẫn, bên trong chứa các bộ phận như bộ trao đổi nhiệt ngoài trời, máy nén, và các linh kiện khác. Trong khi đó, các dàn lạnh bao gồm quạt gió và bộ làm lạnh trực tiếp. Thông qua hệ thống ống dẫn, dàn nóng có thể cung cấp môi chất làm lạnh đến nhiều dàn lạnh. Hệ thống điều khiển sẽ điều chỉnh lưu lượng và chu trình lưu thông của môi chất lạnh, thông qua máy nén và các bộ trao đổi nhiệt trong nhà, nhằm đáp ứng nhu cầu làm lạnh hoặc sưởi ấm trong nhà một cách linh hoạt và hiệu quả.
Nguyên lý hoạt động của hệ thống rất đơn giản: Cảm biến nhiệt độ trong nhà sẽ điều khiển van trên ống dẫn lạnh của dàn lạnh. Bằng cách điều chỉnh áp suất, hệ thống có thể kiểm soát tốc độ máy nén của dàn nóng hoặc thay đổi chế độ hoạt động, nhằm điều chỉnh công suất làm lạnh phù hợp với tải nhiệt thực tế.

Hệ thống đa dàn lạnh có một số đặc điểm nổi bật như sau:

Tiết kiệm năng lượng đáng kể: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để hoạt động hiệu quả hơn, giảm tiêu thụ điện năng khi tải nhẹ, từ đó giảm chi phí vận hành tổng thể.

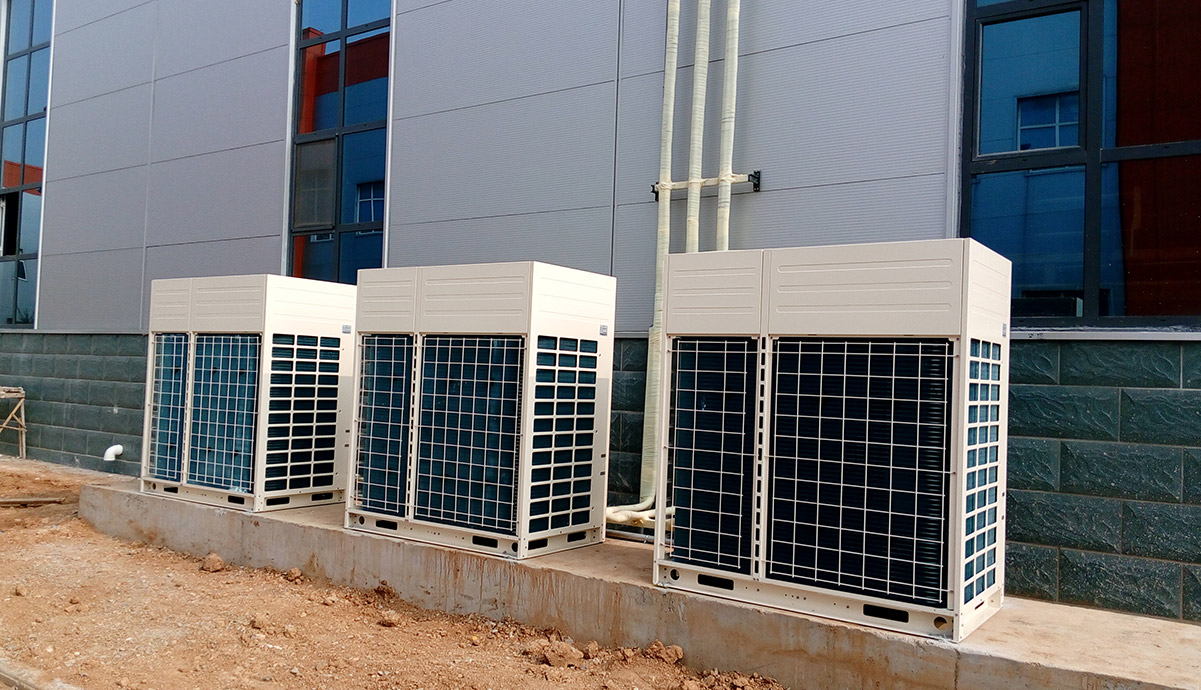

Thiết kế tiết kiệm không gian: Dàn nóng thường được lắp đặt trên mái, không chiếm thêm diện tích sử dụng. Với hệ thống chỉ gồm ống môi chất và ống nước, bố trí hệ thống trở nên gọn nhẹ, giúp tiết kiệm chiều cao công trình và chi phí xây dựng so với các hệ thống nước truyền thống.
Lắp đặt dễ dàng và vận hành ổn định: So với các hệ thống nước trung tâm, hệ thống đa dàn (multi-unit) có kết cấu đơn giản, phù hợp cho cả nhà ở. Với ít linh kiện hơn, hệ thống hoạt động ổn định và an toàn hơn, giảm thiểu rủi ro trong quá trình sử dụng.
Đáp ứng nhu cầu khác nhau của từng phòng: Hệ thống có thể được bố trí linh hoạt để phù hợp với các không gian khác nhau. Trong một số cấu hình, các dàn lạnh có thể làm lạnh và sưởi ấm đồng thời. Vào mùa đông, hệ thống có thể làm mát một khu vực và sưởi ấm khu vực khác, giúp tiết kiệm năng lượng và đáp ứng nhu cầu điều hòa không khí đa dạng.

Chức năng

Giám sát cảnh báo phòng ngừa té ngã
Tiết kiệm năng lượng, giảm chi phí đầu tư

Thu thập và phân tích dữ liệu vận hành
Tự động làm sạch lưới lọc

Điều khiển thông minh không dây
Hỗ trợ điều khiển liên kết toàn bộ sản phẩm AirTS

Sử dụng môi chất lạnh R410A
Mô-đun dàn nóng ngoài trời

Giám sát cảnh báo phòng ngừa té ngã
Tiết kiệm năng lượng, giảm chi phí đầu tư

Thu thập và phân tích dữ liệu vận hành
Tự động làm sạch lưới lọc

Điều khiển thông minh không dây
Hỗ trợ điều khiển liên kết toàn bộ sản phẩm AirTS

Sử dụng môi chất lạnh R410A
Mô-đun dàn nóng ngoài trời

Thông số

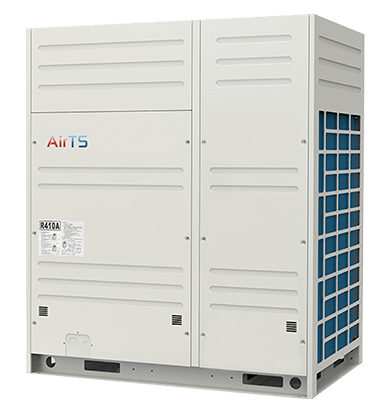

Dàn Nóng Độc Lập Công Suất Lớn Điều Tần Ngoài Trời
Mô hình thông số kỹ thuật dàn nóng ngoài trời			AirTS-335AE	AirTS-400AE	AirTS-440AE	AirTS-530AE	AirTS-560AE	AirTS-620AE
Công suất		HP	12	14	16	18	20	22
Nguồn điện			Three-phase and five-wire system 380V3N 5%~50HZ
*1 Công suất lạnh định mức		kW	33.5	40	45	50.4	56	61.5
*2 Công suất sưởi định mức		kW	37.5	45	50	56	63	69
Công suất tiêu thụ định mức	Làm lạnh	kW	8.4	10.25	12.1	13.5	15.77	17.87
Công suất tiêu thụ định mức	Sưởi	kW	8.3	10.28	12.15	13.6	15.5	17.3
APF			4.9	4.9	4.8	4.7	4.7	4.7
IPLV			9.6	9.5	9.3	9.2	8.95	8.9
Lưu lượng gió tuần hoàn tiêu chuẩn		m³/h	12000	13980			25800
Kích thước máy	L×W×H	mm	930×860×1690	1240×860×1690			1500×860×1690
*3 Độ ồn khi vận hành		dB	57	59	60	61	62
Kích thước ống lắp đặt tại hiện trường	Ống chất lỏng	mm	φ12.70	φ12.70			φ15.88
Kích thước ống lắp đặt tại hiện trường	Ống khí	mm	φ25.40	φ28.58			φ28.58
Trọng lượng		kg	225	285	290	298	345	375
Môi chất lạnh	Tên môi chất lạnh		R410A
Môi chất lạnh	Lượng nạp sẵn	kg	8	10	10	10	14	14
Dải vận hành	Làm lạnh	℃ DB	-5～56℃
Dải vận hành	Sưởi	℃ DB	-20～26℃
*4 Dòng điện cầu chì tối đa	MFA	A	32	40	40	50	50	63
*4 Dòng điện đường dây tối thiểu	MCA	A	28.4	35.2	40.2	48.1	49	52
Công suất làm lạnh danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 27,0℃ DB / 19,0℃ WB, nhiệt độ ngoài trời: 35,0℃ DB, chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m; Công suất sưởi ấm danh định được xác định theo các điều kiện sau: Nhiệt độ trong nhà: 20,0℃ DB, nhiệt độ ngoài trời: 7,0℃ DB / 6,0℃ WB, chiều dài ống tương đương: 10m, chênh lệch độ cao: 0m; Mức độ tiếng ồn được kiểm tra trước khi giao hàng. Trong quá trình sử dụng thực tế, tiếng ồn đo được có thể khác với giá trị trong bảng; ở chế độ yên tĩnh ban đêm, độ ồn giảm từ 5–8 dB. Chọn cầu chì hoặc bộ ngắt mạch theo MFA, và chọn thông số dây điện tương ứng.
