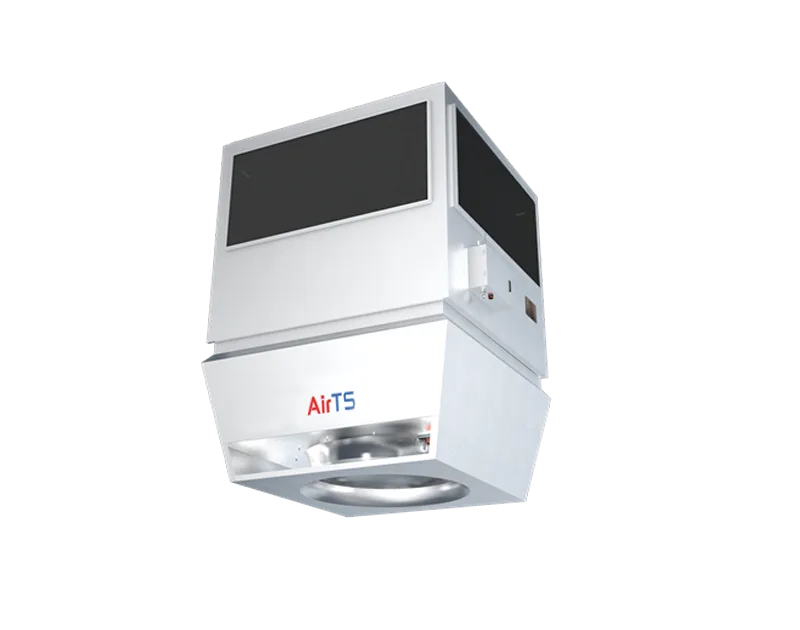

Hệ thống điều hòa AirTS-530N / AirTS-670N

Nguyên lý hoạt động

Máy điều hòa không khí VRF, còn được gọi là hệ thống "một dàn nóng – nhiều dàn lạnh", là một loại hệ thống trong đó một dàn nóng ngoài trời được kết nối với nhiều dàn lạnh trong nhà. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển đồng thời. Hệ thống này có một dàn nóng được nối với các dàn lạnh bằng hệ thống ống dẫn, trong đó bao gồm các bộ phận như dàn trao đổi nhiệt ngoài trời, máy nén và các linh kiện khác. Các dàn lạnh trong nhà bao gồm quạt và các bộ phận làm lạnh trực tiếp. Thông qua hệ thống ống dẫn, dàn nóng có thể cung cấp môi chất lạnh đến nhiều dàn lạnh. Hệ thống điều khiển quá trình tuần hoàn của môi chất lạnh trong máy nén và điều tiết lưu lượng vào các dàn trao đổi nhiệt trong nhà để đáp ứng nhu cầu làm mát và sưởi ấm trong không gian nội thất.
Nguyên lý hoạt động của hệ thống khá đơn giản: cảm biến nhiệt độ trong nhà điều khiển van trên ống dẫn môi chất lạnh của dàn lạnh. Bằng cách điều chỉnh áp suất, hệ thống có thể kiểm soát tốc độ của máy nén ở dàn nóng hoặc thay đổi chế độ hoạt động để điều chỉnh công suất làm lạnh phù hợp với tải nhiệt.

Hệ thống đa dàn lạnh có một số đặc điểm nổi bật như sau:

Tiết kiệm năng lượng đáng kể: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để hoạt động hiệu quả hơn, giảm tiêu thụ điện năng khi tải nhẹ và góp phần hạ thấp chi phí vận hành tổng thể.
Thiết kế tiết kiệm không gian: Các dàn nóng thường được lắp đặt trên mái, không chiếm thêm diện tích sử dụng. Với hệ thống chỉ sử dụng ống dẫn môi chất lạnh và ống nước, cách bố trí này giúp tiết kiệm chiều cao công trình và giảm chi phí so với các hệ thống sử dụng nước.
Lắp đặt dễ dàng và vận hành ổn định: So với các hệ thống nước trung tâm, hệ thống đa dàn lạnh có cấu hình đơn giản hơn, phù hợp cho cả nhà ở. Với ít linh kiện hơn, hệ thống vận hành đáng tin cậy và an toàn hơn.
Đáp ứng nhu cầu khác nhau của từng phòng: Hệ thống có thể được bố trí linh hoạt để phù hợp với yêu cầu của từng không gian. Trong một số cấu hình, các dàn lạnh có thể làm mát và sưởi ấm cùng lúc. Vào mùa đông, hệ thống có thể làm mát cho một khu vực và sưởi ấm cho khu vực khác, giúp giảm tiêu thụ năng lượng và đáp ứng nhu cầu điều hòa không khí đa dạng.

Chức năng

Thông số

Thông số dàn lạnh
Model		AirTS-530N	AirTS-670N
Tốc độ quay của quạt	(vòng/phút)	0~900	0~860
Lưu lượng gió tuần hoàn tiêu chuẩn	(m³/h)	0~6900	0~10100
Công suất làm lạnh định mức	(kW)	53	68
Công suất sưởi ấm định mức	(kW)	56	75
Điện áp	(V)	380±5%	380±5%
Công suất điện tiêu thụ	(kW)	0~0.85	0~1.80
Dòng điện	(A)	0~1.65	0~3.6
Chiều cao lắp đặt phù hợp	(m)	4~12	4~19
Chế độ điều khiển		Điều chỉnh vô cấp VAV	Điều chỉnh vô cấp VAV
Độ ồn	(dB)	<60	<60
