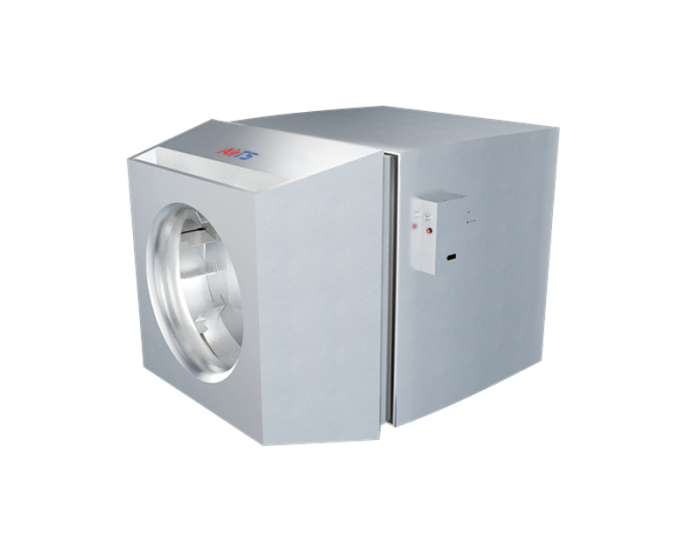

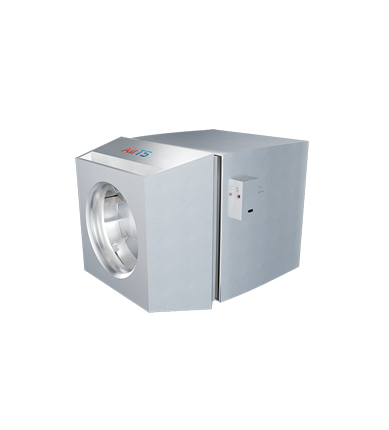

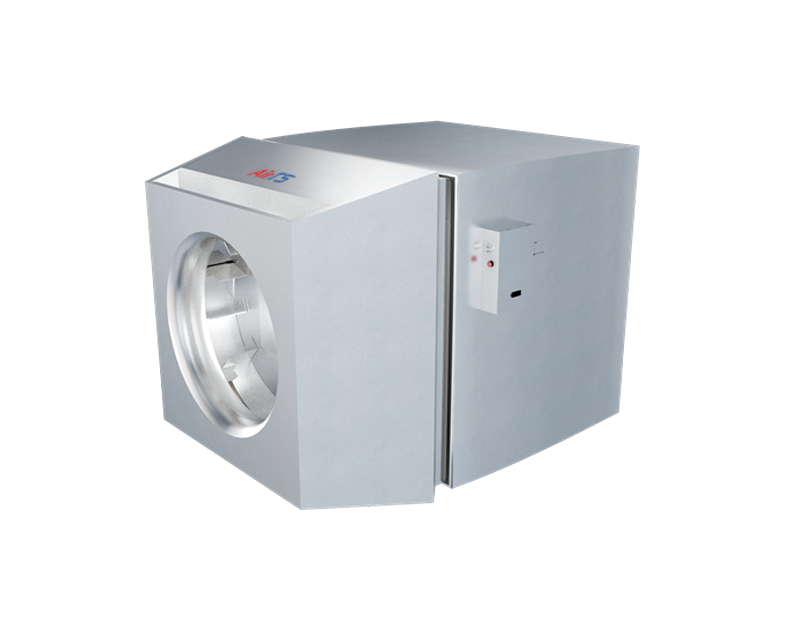

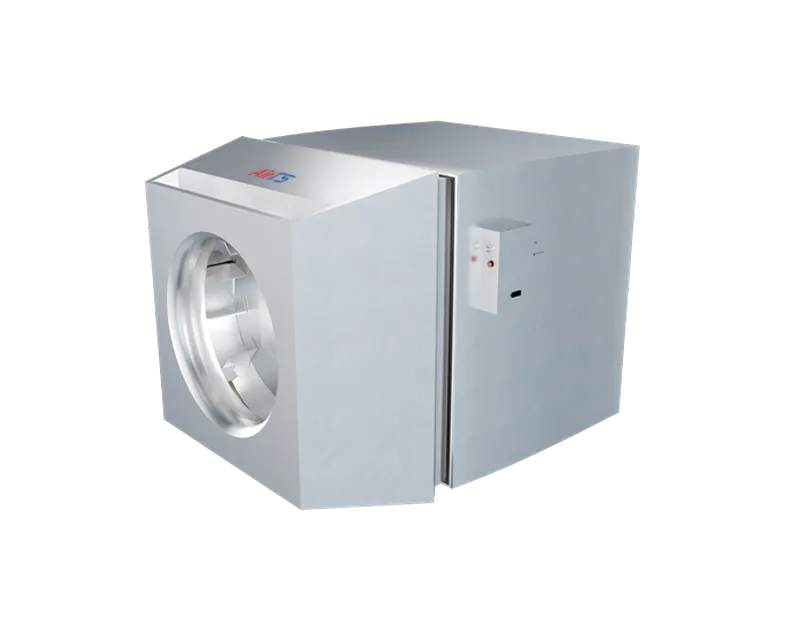

Hệ thống điều hòa AirTS-440N / AirTS-620N

Nguyên lý hoạt động

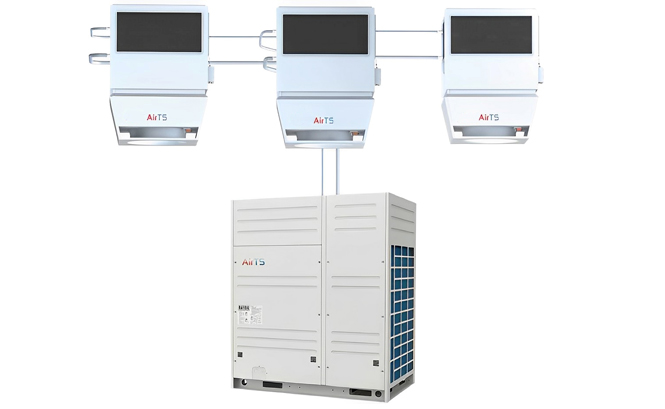

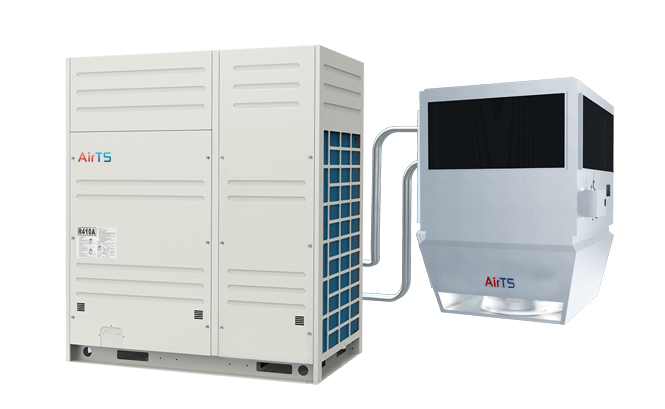

Máy điều hòa không khí VRF, còn được gọi là hệ thống "một dàn nóng – nhiều dàn lạnh", là loại hệ thống trong đó một dàn nóng ngoài trời được kết nối với nhiều dàn lạnh trong nhà. Mỗi dàn lạnh có thể hoạt động độc lập hoặc được điều khiển đồng thời. Hệ thống bao gồm một dàn nóng kết nối với các dàn lạnh thông qua hệ thống ống dẫn, trong đó tích hợp các bộ phận như dàn trao đổi nhiệt ngoài trời, máy nén và các linh kiện khác. Các dàn lạnh trong nhà được cấu tạo từ quạt và các bộ phận làm lạnh trực tiếp. Nhờ hệ thống ống dẫn, dàn nóng có thể cung cấp môi chất lạnh cho nhiều dàn lạnh cùng lúc. Hệ thống sẽ điều khiển quá trình tuần hoàn môi chất trong máy nén và điều tiết lưu lượng đưa vào các dàn trao đổi nhiệt trong nhà, nhằm đáp ứng nhu cầu làm lạnh và sưởi ấm của không gian nội thất.
Nguyên lý hoạt động của hệ thống khá đơn giản: cảm biến nhiệt độ trong nhà điều khiển van trên ống làm lạnh của dàn lạnh. Bằng cách điều chỉnh áp suất, hệ thống có thể kiểm soát tốc độ máy nén của dàn nóng hoặc thay đổi chế độ hoạt động, từ đó điều chỉnh công suất làm lạnh phù hợp với tải nhiệt thực tế.

Hệ thống đa dàn lạnh có một số đặc điểm nổi bật như sau:

Tiết kiệm năng lượng vượt trội: Hệ thống tự động điều chỉnh tốc độ máy nén và lưu lượng môi chất lạnh để hoạt động hiệu quả hơn, giảm tiêu thụ điện năng trong các điều kiện tải nhẹ và giúp tiết kiệm chi phí vận hành tổng thể.
Thiết kế tiết kiệm không gian: Các dàn nóng thường được lắp đặt trên mái, không chiếm thêm diện tích sử dụng. Nhờ chỉ sử dụng đường ống môi chất lạnh và nước, hệ thống giúp tiết kiệm chiều cao công trình và giảm chi phí xây dựng so với các hệ thống sử dụng nước.
Lắp đặt dễ dàng và vận hành ổn định: So với các hệ thống nước trung tâm, hệ thống đa dàn lạnh có cấu trúc đơn giản hơn, rất phù hợp cho nhà ở. Nhờ số lượng linh kiện ít hơn, hệ thống vận hành an toàn và đáng tin cậy hơn.
Đáp ứng nhu cầu đa dạng của từng phòng: Hệ thống có thể được bố trí linh hoạt để phù hợp với các nhu cầu khác nhau của từng không gian. Trong một số cấu hình, một số dàn lạnh có thể làm mát trong khi các dàn khác sưởi ấm cùng lúc. Vào mùa đông, hệ thống có thể làm mát cho khu vực này và sưởi ấm cho khu vực khác, giúp tiết kiệm năng lượng và đáp ứng hiệu quả nhu cầu điều hòa không khí đa dạng.

Chức năng

Thông số

Model		AirTS-440N	AirTS-620N
Tốc độ quay của quạt	(vòng/phút)	0~900	0~860
Lưu lượng gió tuần hoàn tiêu chuẩn	(m³/h)	0~6700	0~10100
Công suất làm lạnh định mức	(kW)	45	61.5
Công suất sưởi ấm định mức	(kW)	50	69
Điện áp	(V)	380±5%	380±5%
Công suất điện tiêu thụ	(kW)	0~0.85	0~1.8
Dòng điện	(A)	0~1.65	0~3.6
Khoảng cách cấp gió ngang phù hợp	(m)	<15	<24
Chế độ điều khiển		Điều chỉnh vô cấp VAV	Điều chỉnh vô cấp VAV
Độ ồn	(dB)	<60	<60
